異音の解決依頼で持ち込まれたクロック、三協精機のドラム型時計No.613Zのレポート最終編。異音の発生個所は駆動部、モーターやギアボックス内のグリス切れと判明。僅かに残っている古いグリスを除去し、新鮮なグリスを再度充填していく。

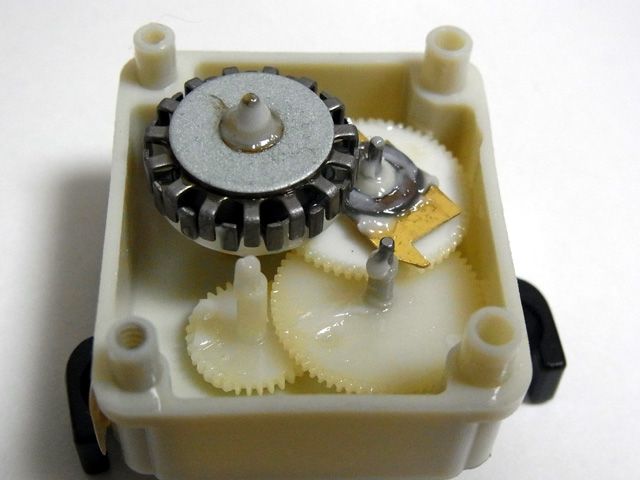

古いグリスを除去するにしても、相手はプラスチックの歯車。経年による劣化も考えて、ケミカル品による脱脂はしないほうがよさそうと判断、グリスを拭き取るだけに留めておく。プラスチックの歯車が使われている構造から、窒化ホウ素ベースの白いグリスを新たに充填した。

仮組して電源を接続してみると、動作音が殆ど聞こえない。あれ？壊した？と一瞬ゾクッとしたが、ローターはクルクルと回っており、まずは一安心。新鮮なグリスによる潤滑で、スムーズに回転するようになり、異音が出なくなっている。完全に組み直して再び電源につなぎ、異音なく時を刻み続けることや目覚まし機能を確認する。

無事に修理が完了し、あとは返却日を待つのみ。ご依頼ありがとうございました。

異音を解決してほしいということで預かっているクロック、三協精機のドラム型時計No.613Zの分解をさっそく行った。

裏蓋を外すと最初に見えたのがコイル。歯車を収めた箱があることから、ここが動力源となるモーターとなる。電源コードから直接コイルに繋がっていることから、商用電源の50Hzと60Hzの周波数をそのまま60秒のカウント用に使っており、水晶振動子やICといった電子回路はなし。電源コード分岐して、緑色と灰色の配線が出ており、こちらはバックライト用の配線。

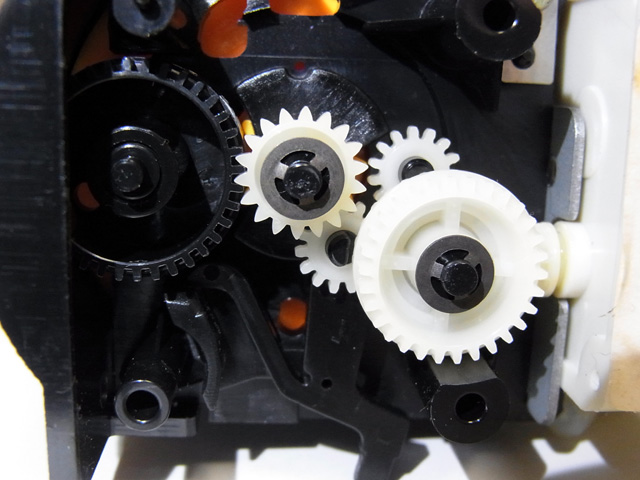

モジュールを取り出して、50Hzと60Hzの切り替えメカニズムをチェック。写真は50Hzモードでの使用時。所有者と私の居住地は、共に50Hz地域なので、この設定で使う。

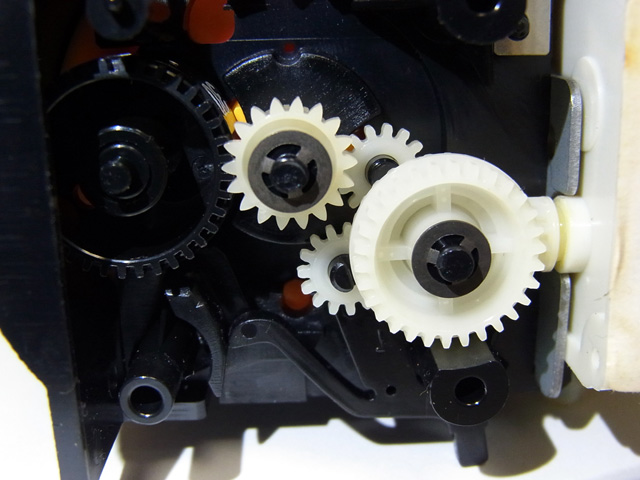

西日本の60Hz地域に持って行った場合、60Hzモードに切り替える。レバーを動かすとギアが入れ替わっており、周波数に応じてギア比を変えることで、60秒のカウントを維持していることが分かった。

同期モーターを使っている以上、周波数が上がればモーターの回転数も上がる。そこで60Hzはそのまま、50Hzの場合は増速するギア比に変更することで、周波数に寄らず60秒を機械的に作り出すようになっていた。

変速機構、クロックのトランスミッションを上から見るとこのような配列になっていた。上部からの撮影で、50Hz用スパーギアが隠れている。カウンターギアと一体になって回る60Hz用ギアと50Hz用ギアを比べると、50Hz用ギアのほうが大きくなっており、モーターからの回転数を落とし過ぎないようなギア比となっていることが分かる。

50Hz用と60Hz用のスパーギアで回転数を変えながら、秒ドラム用中間ギアに動力が伝わる。ここで秒ドラムを1分間に1回転させながら、分ドラム、時ドラムを回転させていく。

次にチェックしたのが目覚まし機能。こちらも機械的な構造をしており、目覚まし時刻になっていない時間帯では、午前午後表示ドラムが目覚まし時刻ドラムから離れている。

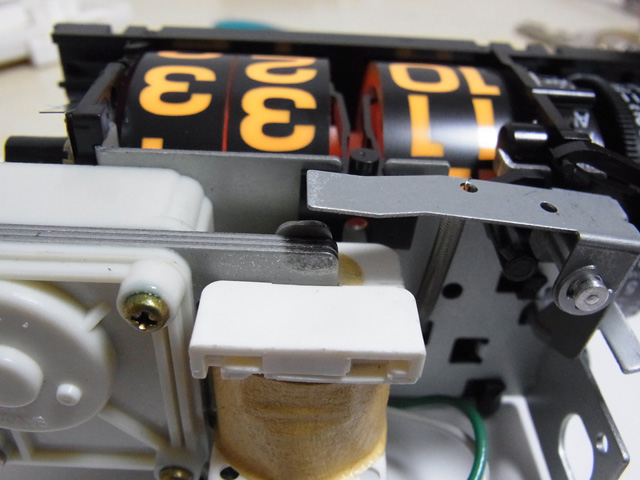

午前午後表示ドラムと繋がった振動板も、コイルの鉄芯から離れている。鉄芯の一部が汚れていることから、ここが音源らしい。

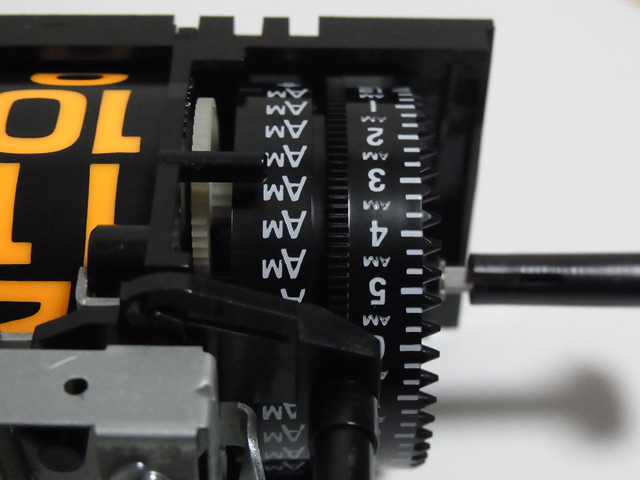

目覚ましを設定した時刻になると、午前午後表示ドラムが目覚まし時刻ドラムに接触する。

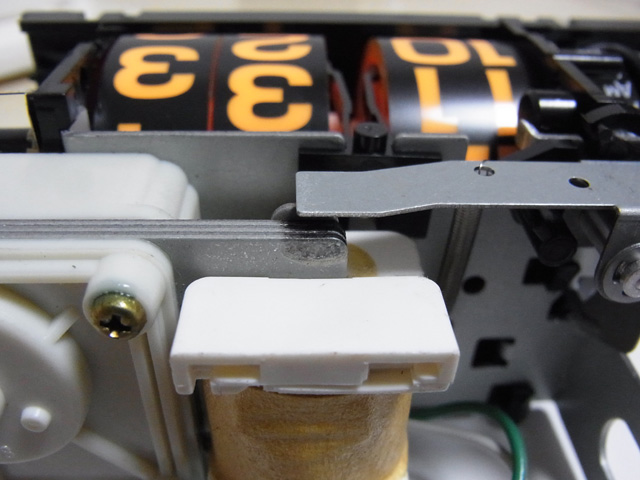

するとコイルの鉄心に振動板が接触し、これがビーという大きな音を立てる。ここでも商用電源による音になるため、50Hzと60Hzで微妙に音色が違うことが予想される。

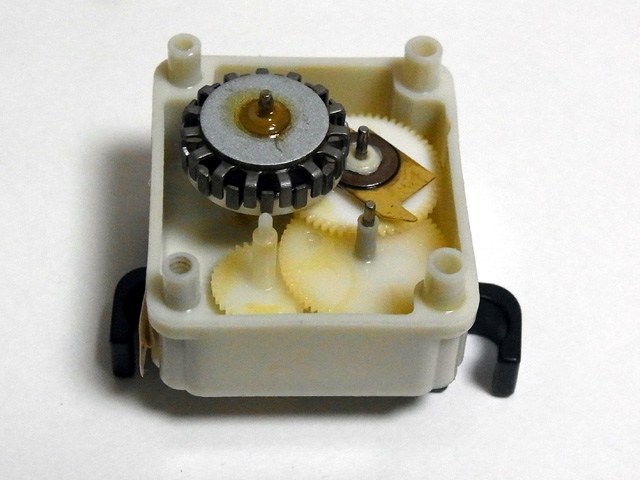

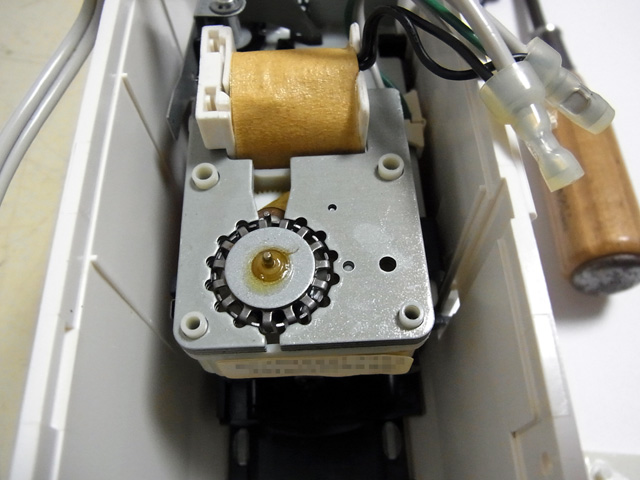

異音の発生源はモーターだろうと予想して、モーター部分を分解していく。ギアボックスのフタを開けると、ローターが顔を出した。

コイル鉄心ユニットとギアボックスを分離。これで歯車類のチェックが可能になった。異音の原因はローターのグリス切れ。グリスが失われていることで、鉄心の磁力でローターが必要以上に振動を起こし、ゴウンゴウンゴウン…とうなり音を上げていたようだ。グリス切れとなれば、残っている古いグリスを一旦落とし、再度注油していくことになる。原因が見えてきたところで、今日は時間切れ。

「時計のチェックをお願いしたいんです」と、時計のメンテナンス依頼がやってきた。続く言葉が「クロックなんですが、いけますか？」だった。なんと分かっていらっしゃる…。

日本語では時計と一言で済ませてしまうところだが、腕時計や懐中時計といった携帯する時計であればウォッチ、掛け時計や目覚まし時計といった置いておく時計をクロックと呼び、厳密には別物となる。よってサポートを申し込むとき、クロックとウォッチを使い分けることができれば、相手もすぐに分かる。

クロックと言われたので、置時計？とりあえず見ないと判断できないよ？と伝え、実際に持ち込まれたのがこちらのモデル。

三協精機のドラム型時計No.613Zだ。見た目からして非常にレトロで、ある一定の年齢層からは「こんな時計があった」と反応しそうなデザイン。1970年代あたりの製造と思われ、それだけの年数が経過しているにも関わらず、外装に変色や痛みが殆どない。

製造した三協精機は、現在では日本電産サンキョーとしてNIDECの子会社となっており、モーターをはじめとする機器類の製造事業を行っている。

状況は「異音がする」とのことで、その場でチェックしてみると、時々内部からゴウンゴウンゴウン…と軸がブレている、もしくは油切れのような、スムーズな回転ができないような音が確かに鳴る。しかも水平(使う状態)にしていると鳴り、傾けたりすると音が消えるので、ギアの当たり不良も想定される。まずは24時間以上、連続して動作させてみて、時計としての精度や音の出方を探ることからスタート。

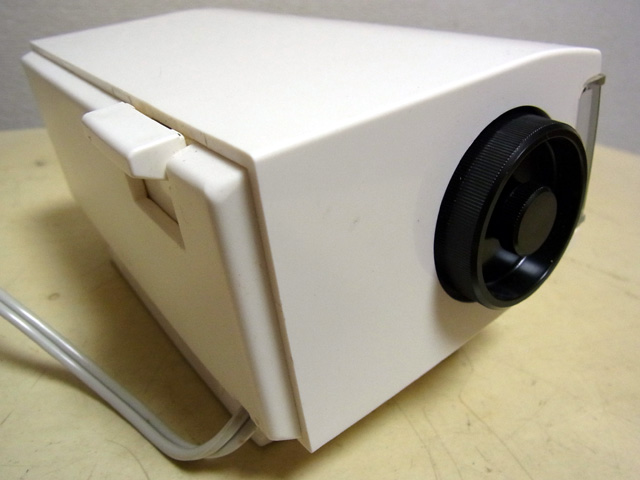

写真左側、本体では背面にアラームのスイッチがあって、目覚まし時計として使うことができる。設定時刻になると、ビー…とブザー音が鳴り、これがかなりの音。朝っぱらから聞かされれば不愉快になる。

写真右側、側面には黒いダイヤルがあって、外周部がブザーが鳴る時刻を調整するダイヤル。内周部は時刻調整用のダイヤルとなる。

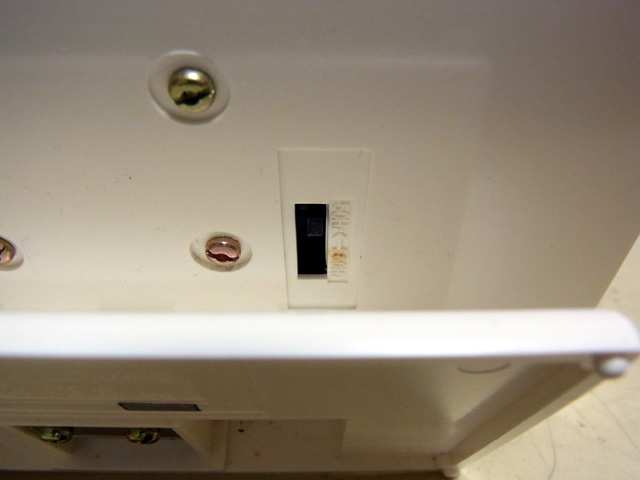

底部には50Hzと60Hzを切り替えるスイッチがあって、居住地の電源周波数に合わせてセットする。ここ関東は50Hzなので、50HzモードでOK。駆動用モーターは電源周波数をベースにした同期モーターとなっている。

日本は50Hzと60Hzが独立して存在し、それらを周波数変換所で接続している唯一の国。蛍光灯を通じてみると、60Hzに比べて50Hzのほうがちらつきが見えて、同じワット数でも若干暗く感じるようなことが起きる。

アナログなドラム式の時計ということで、時刻が変わっていく様子は、EK9シビックRで散々見てきたものと全く同じ。撮影時刻は午後7時10分50秒を過ぎたところ。右側に50と出ているのが秒用のドラム。これが上に向かって回転する。

秒用ドラムが0に近づくと、分用ドラムが下に向かって回り始める。

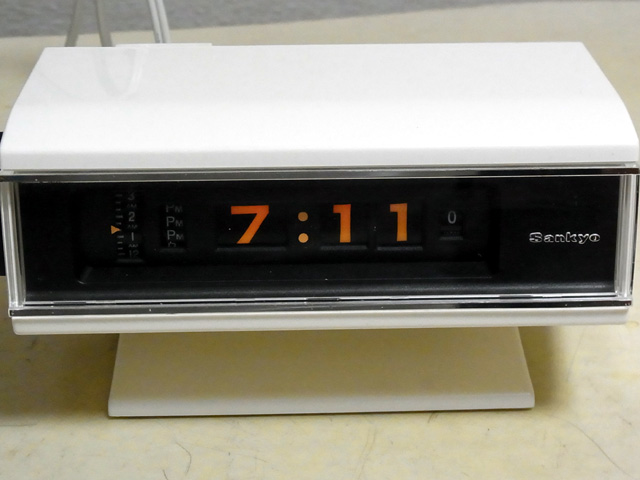

回転が終わって、11分に切り替わった直後の状態。1分毎にこの動作が行われ、60分毎に1時間用ドラムが一回転する。12時間時計なので、左側にあるドラムで午前と午後を表示する。

レトロな雰囲気が逆に良くて、私も一台欲しくなってしまった。買うにしても、まずはこの時計の処置を終えてからになるが。
