今日はカシオ データバンク・ツインセプトのチェックだ。このモデルについては「こんな感じの時計がある」という旨で見せてもらうために同梱されたもので、特に点検の依頼は入っていない。ただ「電池の寿命が近いのか、液晶が薄い」と気になる一言もあった。

外観を見直したところでは、20年以上前の時計にも関わらず、キレイな状態を保っており、ケースやバンドの加水分解も起きていない。

裏蓋には手首の垢由来の汚れが溜まっており、これが錆の原因になるのでクリーニング決定。まずは裏蓋をケースから外す。

ムーブメントを見る。データバンク・ツインセプトはデジアナモデルで、アナログ時計用のメカが中央にセットされている。右側にある灰色の円筒形の物体は、ELバックライト用のコイル。1.55Vの電源から、バックライトの発光に必要な電圧まで昇圧する。

ケースからムーブメントを取り出そうと思ったが、ムーブメントとデジタル時計部の接続方法が全く分からず、冒険はしないほうがいいということで、ここで折り返し。

さて「液晶が薄い」とは電池切れが近いのだろうか。念のため電池をチェックする。

ん？誰だお前！！指定品とは異なる電池がセットされていて、二つのSR927SWがあった。一般流通品よりも液漏れしにくいという、セイコー純正の電池(高級品)を使っている点は素晴らしいが、なぜ指定外の電池を使っていたのか。そして気になる部分がもう一つ。

裏蓋の固定ネジが、一本だけ明らかに異なるものがセットされていた。これはどういうこっちゃ？

一般人がセイコー純正電池を買うとなると非常に高価で、販売ルートも限られてくることから、過去のメンテナンスは街の時計屋だったのだろうか。間違ったネジを使って蓋を閉じられている点も気になるところで、いろいろと想像が膨らむ部分。

SR927系だけでなく時計用ボタン電池には、SWとWの二種類が存在する。SWはアナログ時計向きで、低負荷環境を想定。対し、Wは多機能なデジタル時計向きで、時計以外の機能で大電流を要求されるような、高負荷環境を想定している。SWとWを入れ替えると、誤作動や電池寿命が短くなるデメリットがあり、基本的にはムーブメント指定の電池を使うのがベスト。

写真のように、Maxell製のボタン電池のパッケージには、SWならアナログ時計のイラスト、Wならデジタル時計のイラストが描かれているので、用途がイメージしやすくなっている。

指定電池のSR927Wをセットしたところ。「液晶が薄い」原因は、電池の寿命だけでなく、SW仕様のせいで大電流に耐えられなくなっていた可能性も考えられる。

デジタル時計部はともかく、アナログ時計部の時刻合わせ方法は、同梱されていた取扱説明書を参照する。

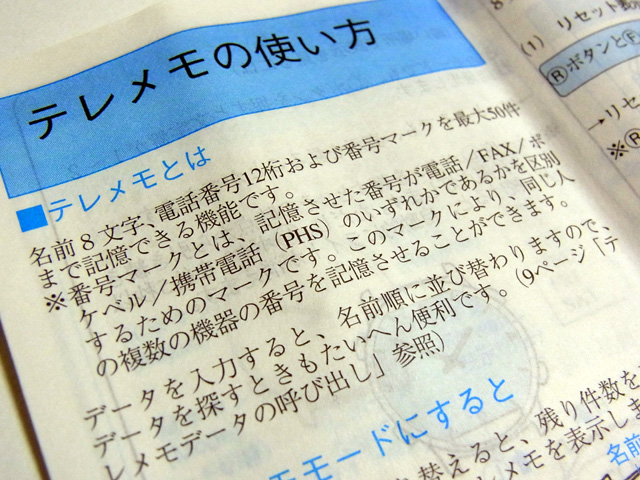

説明書を読んでいると、ポケベルの文字を発見。50件分の名前、電話マークを設定した電話番号をセーブすることができるそうだ。先のデータバンク・テレメモ30と比べると、カタカナ文字の入力が可能になり、セーブ数が30から50にアップ。

時計を傾けて液晶画面を見ると、固定電話、FAX、ポケベル、携帯電話のマークが浮かび上がった。風防、デジタル時計用の液晶画面、その下にアナログ時計があるという、サンドイッチ構造。分厚いデザインになっていない構造が驚異的。

裏蓋の汚れは除去完了。ケースとバンドの溝もクリーニングし、すっかりキレイになった。

仕上がったカシオ データバンク・ツインセプト ABX-69を眺める。今でこそスマートウォッチとして、スマホとリンクする腕時計が広がっているところだが、カシオは20年以上前の時点で、今に通ずる機能の元祖を組み込んだ腕時計を作り上げていたことになる。

昨日記事にしたDIESELの腕時計、DZ-1208の電池交換依頼より数日前、EK9で快適生活(現BRZで快適生活)の管理者様から、時計の点検やムーブメント保護対策の依頼があった。

その時計とは、2017年10末の「時計を放置すると怖いよ、というお話」という記事でアップされていた四本の時計たち。カシオ データバンク・テレメモ30、データバンク・ツインセプト、シチズンアテッサ、セイコーシャリオ。それぞれに依頼があって、それに沿ったカタチで作業を行うことになった。まずは一本目、データバンク・テレメモ30の電池除去＝ムーブメントの保護となる。

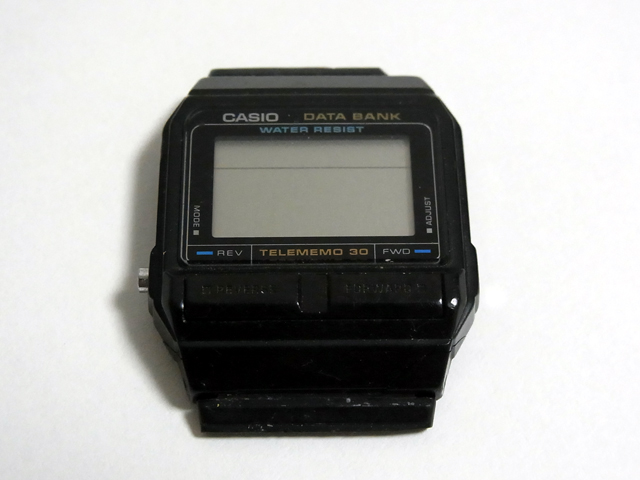

BRZで快適生活様の記事に書いてあったとおり、カシオ データバンク・テレメモ30は加水分解によりバンド、ケース共に崩壊してしまっている。これは加水分解という現象で、ケースに使われているウレタン樹脂が、空気中の酸素や湿気、熱により、少しずつ分解されていくもの。基本的にはウレタン樹脂の特性で、止める術はないようだ。時計の世界では古いG-SHOCKで見舞われることが多々あって、私が持っていたモデルも加水分解で崩壊。他では、スニーカーで発生することがあるようだ。

バンドは加水分解により完全に崩壊してしまったので、残っているのは本体部分だけ。ケース部分の加水分解も、止まることなく進行中。

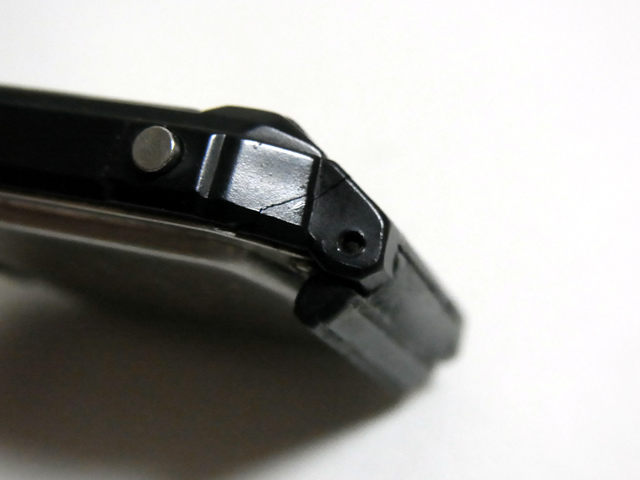

ケースを開ける前に、外観のチェック。あちこちに加水分解によるヒビが入っており、割れ目の方向から裏蓋のネジ穴近くまで達していることが予想される。蓋を閉じるときに、ネジ穴に大きな力がかかることから、割れ目が広がる可能性が極めて大きい。

裏蓋を開ける。データバンク・テレメモ30の依頼は、内蔵電池を除去だ。寿命が尽きた電池からの液漏れでムーブメントの基板を損傷させないための、防衛手段となる。

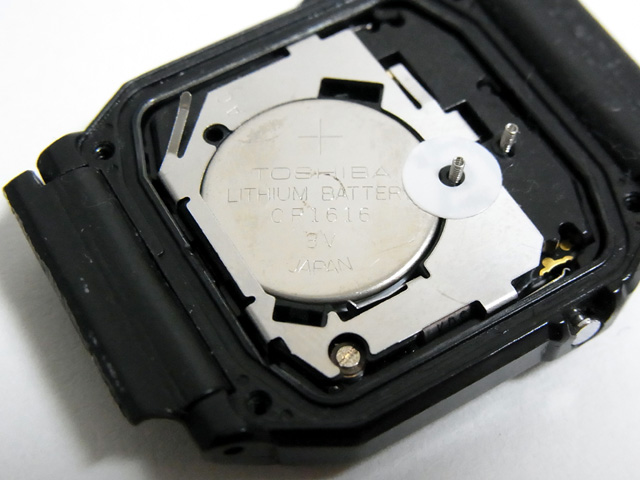

データバンク・テレメモ30の電池は、リチウム電池のCR1616。リチウム電池なら、すぐに液漏れに至ることは無いとされるが、安全を考えれば切れた電池は除去しておくほうが正解。電池ボックス部分にはダメージはなく、キレイな状態が保たれていた。

電池のすぐ下に、マイナスのネジ頭のような部分があって、この正体はトリマコンデンサ。水晶振動子の精度を微調整することができる部分で、製造上の誤差を均一化、使用特性を考慮した再調整が可能となっている。安価なクォーツ時計では装着されていない。

よく見るとマイナスドライバーで回した痕跡が残っており、過去のメンテナンスで動かして精度を微調整していたのかもしれない。

懸念したとおり、ヒビ割れはネジ穴に向かっていた。溝に広がる液状のドロドロは、ウレタン樹脂から染み出てきた油分。ウレタン樹脂に配合された油で弾力性を維持しているが、これが表面に移動してくれば不気味な液体として見えてくる。様々な物質が結合している樹脂から油が失われ、空気中の酸素や湿気で結合が解かれてしまえば、崩壊に至ってしまう。

ネジを締め込むとケースの割れ目が大きく広がってしまい、崩壊を遅らせるためギリギリのところで止めておく。データバンク・テレメモ30のムーブメント保護対策は、これでOK。

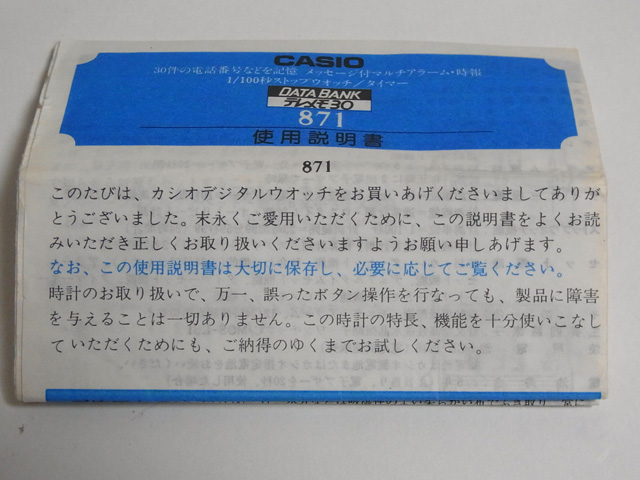

参考資料として同封させていただいた、取扱説明書。郵便番号が三桁、東京のサービスセンターの電話番号についても、市内局番が三桁(03-XXX-YYYY)という、歴史を感じさせるものだった。

万一、誤ったボタン操作をしても製品に障害を与えることは一切無い…という文章は、初めて扱う時計に対する強い安心感を与えてくれる。扱っていたG-Shockにもこの一文は添えられていて、データバンク・テレメモ30の取扱説明書にも記載があったことから、古くから使われている決め台詞なのかもしれない。

DIESELの腕時計の電池交換依頼だ。今回はDZ-1208で、この機種に限れば二度目。それではさっそく、電池交換をスタート。

ステンレスのケースは、拭いて艶を出していく。肌に直接触れる裏蓋とその周辺はしっかりとキレイにしておかないと、蓋を閉じるときに汚れを巻き込んでしまい、防水性が失われる原因になってしまうため慎重に仕上げる。

ムーブメントは、地球上最強とも言えるMIYOTA Cal.2035。シチズングループの製品で日本製。したがって使用電池はSR626SWとなり、精度は月差±20秒、電池寿命は3年という、扱いやすいスペック。

ケース内のブロア清掃、文字板のゴミ残留が無いことを再点検し、裏蓋を閉じて時間合わせ。翌朝まで運針させて、日付変更が正常に行われるかチェックしてからの返却となる。ご依頼ありがとうございました。
