まず、オルタネーターの故障に関して。事象が発生して緊急入庫、シビックRが帰ってきた9月3日付けとして、総走行距離もその日の数値に設定している。レポートの内容そのものは、9月3日に出来上がっていたが、現物チェックと写真撮影ができなかったことから、今日まで延ばしていた。

9月に入って、厳しい残暑が続いているが、真夏の暑さではないことから夏季休業は終了。二ヶ月ぶりの車いじりとなった。午前中はEK9シビックRで、故障したまま放置していたインテグレーテッドコントロールユニットの交換とライセンスライトASSYの交換を行った。午後からは、S15シルビアのハーネス修理とトランクの整理作業を行っている。今週のアタマから風邪で、長時間の作業はぶり返す恐れがあり、短時間系の作業に留めておいた。

インテグレーテッドコントロールユニットの交換レポートにも記載したが、DC2インテR時代にも読んでいたWebページを発見した。インテRでは修理しなかった理由は、リンク先のレポートに記載されている『部品代9000円+工賃3000円』という価格だった。

今でこそ10,000円少々で済むなら安いわーと思うが、当時は本当に金がなくて貯金もなく、修理を諦めていた。それが現在では、オルタネーターの交換で70,000円を出してもノーダメージで、この変わりっぷり。いや、当時から数えて10年以上もの歳月が経過しながら、貯金がない、修理費が出せないというのも、それはそれで大問題だが。

夕方からは、次回の車いじりに向けた準備がスタート。二ヶ月も作業を控えていたためか、部屋が部品倉庫になってしまった。

S15シルビアspec.Rに、spec.Sの油圧計を増設する-エンジンのセンサー編

S15シルビアspec.Rの純正ブースト計を活かしたまま、spec.Sの純正油圧計を装着する方法の続き。今回は、エンジン本体に装着する油圧センサーについて。

spec.Rの油圧スイッチ

オイルエレメントの左側に、油圧スイッチ(赤丸)が装着されている。spec.Rではただの油圧スイッチだが、spec.Sでは油圧センサーとなる。なお、青矢印で示したコネクタは純正油圧スイッチ用。次の電装編で切断、撤去することになる。

ここの仕様変更の検討にはかなりの時間を使い、純正油圧スイッチを外す、オイルブロックを装着する、オイルエレメント移設キットを使うという案が出たが、どれも却下となった。

×純正油圧スイッチを外す
→完全に固着しており、外すことができなかった。

×オイルブロックを装着する
→SR20はセンターボルトが折れる可能性があるそうだ。その他、オイルエレメント周辺の空間に余裕がなく、各種センサー部品を押し込んだ結果、万一の故障のリスクは上げたくはない。

×オイルエレメント移設キットを使う
→あからさまな後付け感が強調されてしまい、見た目が良くない。あまり余裕の無いエンジンルーム内において、オイルライン用のホースをごちゃごちゃと縦断させるわけにもいかず。

ということで、最終手段はAPPのSR20用強化対策ブラケットを購入し、予めspec.Sの油圧センサーを装着しておき、ブラケットごと交換することになった。

APP強化対策ブラケット

強化対策ブラケットに、spec.S用の油圧センサーを仮装着してみたところ。純正ではオイルエレメントのセンターボルトがアルミの一体成型だが、強化品ではセンターボルトが別パーツ化されている。いよいよ、エンジン側の作業だ。

純正ブラケットを外す

オイルエレメントを外し、ブラケットの取り外し作業からスタート。ジャッキアップすることなく、ボンネットを開けただけの在姿状態で作業ができた。ブラケット固定用のボルトが非常に硬いことが予想され、ネジ穴を舐めてしまう可能性があったため、純正新品ボルトも別途購入しているが、需要が無いボルトだったためか、一ヶ月近くは待たされた。

SR20DEのオイルポート

ブラケットが無事に外れたところ。ホンダのエンジンのように、オイルエレメント用のセンターボルトがエンジンブロックに直付けされておらず、けっこう不思議な構造に見える。しかも純正ではオイルクーラーがなく、これでターボを含めた冷却は間に合っているので、チューン雑誌の記事は恐怖感を煽るだけに思える。

オイルセンサーの比較

これから装着する強化ブラケットと、取り外した純正ブラケット。奥にあるのはspec.Rの油圧スイッチで、手前はspec.Sの油圧センサー。サイズの違いがよく分かり、spec.Sの油圧センサーは単一電池の直径に近い。

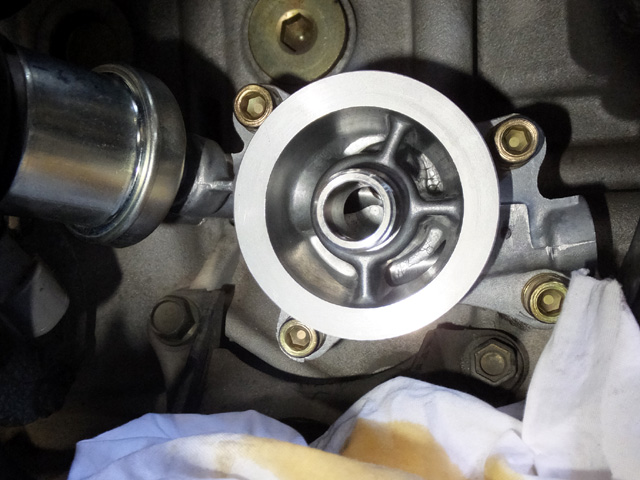

APP強化対策ブラケットを装着したところ

エンジンブロックに強化ブラケットが装着されたところ。取り外したオイルエレメントは再使用せず、新品に交換。オイルエレメント分のオイル量が減るので、追加補充も行っている。

これでエンジン側の作業は終了。次回はいよいよ、電装系の加工、そして完成となる。つづく。
